HXI HMSW系列K,Ka,Q,U,V,E,W波段精密手動波導開關

發布時間：2025-01-21 08:40:30     瀏覽：1197

　　HMSW系列提供了一種高精度的手動波導開關解決方案，適用于需要在不同端口之間進行連接或隔離的測試和測量應用。這些開關覆蓋廣泛的頻率范圍，從18 GHz到110 GHz，能夠適應多種波導尺寸，從WR-42到WR-10。

HXI HMSW系列K,Ka,Q,U,V,E,W波段精密手動波導開關

Frequency bandKKaQUVEW
Frequency Range(GHz)18-26.526.5-4033-5040-6050-7560-9075-110
Waveguide SizeWR-42WR-28WR-22WR-19WR-15WR-12WR-10
Insertion Loss(dB,max)0.4 0.4 0.5 0.5 0.6 0.7 0.8
Isolation(dB,min)60
VSWR(typ)1.15:1
Dimension"A"
(inches/mm)		0.74/18.70.73/18.50.72/18.30.71/18.00.7/17.80.69/17.50.68/17.2

　　技術特點

　　頻率覆蓋廣泛：覆蓋K、Ka、Q、U、V、E、W等多個波段。

　　低插入損耗：在各個頻率帶中，插入損耗低至0.4 dB(最大值)。

　　高隔離度：最小隔離度達到60 dB。

　　優良的VSWR：典型電壓駐波比為1.15:1。

　　精確的機械索引：提供8個45度位置的精確索引。

　　3通道轉子設計：允許在任意兩個端口之間進行連接或隔離。

　　應用場景

　　測試和測量：適用于需要精確控制波導信號路徑的測試和測量設備。

　　雷達系統：在雷達系統中，用于信號的路由和隔離。

　　通信系統：在通信系統中，用于信號的切換和分配。

HXI公司(已被Renaissance收購)是一家專注于射頻和微波技術的公司，主要為國防、太空和航空市場提供廣泛的產品線，包括低噪聲放大器、功率放大器、頻率倍增器、混頻器/上變頻器、波導隔離器和環行器以及PIN開關等，頻率覆蓋從18 GHz至110 GHz。深圳市立維創展科技有限公司優勢供銷Renaissance/HXI產品，歡迎咨詢了解。

推薦資訊

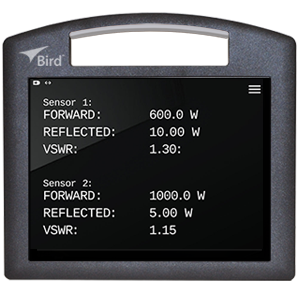

  • Bird-射頻專家4421A射頻功率計
